Object-Oriented Design

From Requirements to Code

• 사용자 요구사항 (Requirements)
• 기적? Code

From Problem to Solution

• Problem Space (Domain Model)
  • 실제 세계의 개념
  • 요구사항, 개념
  • 개념 간의 관계
  • 문제 해결
  • 어휘 구축
• Solution Space (Object Model)
  • 시스템 구현
  • Classes, objects
  • Objects 간의 참조 및 상속 계층
  • 결과 계산
  • 해결책 찾기

An Object-Oriented Design Process

• OO Analysis: 문제 이해
  • 문제 model / diagram 화, 개념 정의
  • Domain model (a.k.a. conceptual model), 용어집
• OO Design: 해결책 정의
  • 시스템 행동 정의
  • 시스템 sequence diagram
  • 시스템 행동 계약
  • 객체 책임 할당, 상호작용 정의
  • 객체 interaction diagrams
  • 잠재적 해결책 model / diagram 화
  • Object model

Learning Goals

• Solution Space에서의 UML
  • Object diagrams: 개념에서 classes로
  • Interaction diagrams: 시스템 경계를 넘어서는 상호작용
• 설계 결정 (Design Decisions)
  • 원칙, patterns, heuristics 어휘 확장
  • GRASP patterns를 적용한 설계 책임 할당
  • 설계 간의 tradeoffs 추론
  • Coupling 및 cohesion 관점에서의 tradeoffs 논의

Modeling Implementations with UML

A Word on UML

• UML은 표준화된, 확립된 표기법
• 대부분의 software engineers가 읽을 수 있고, 많은 도구들이 지원
• 소수의 실무자들만이 엄격하게 사용
• 일반적으로 스케치, 커뮤니케이션, 문서화, (아마도) 벽 장식용으로 비공식적 사용
• 커뮤니케이션을 위해 UML 사용
  • 표기법을 다소 엄격하게 따르지만, 모든 세부 사항은 아님

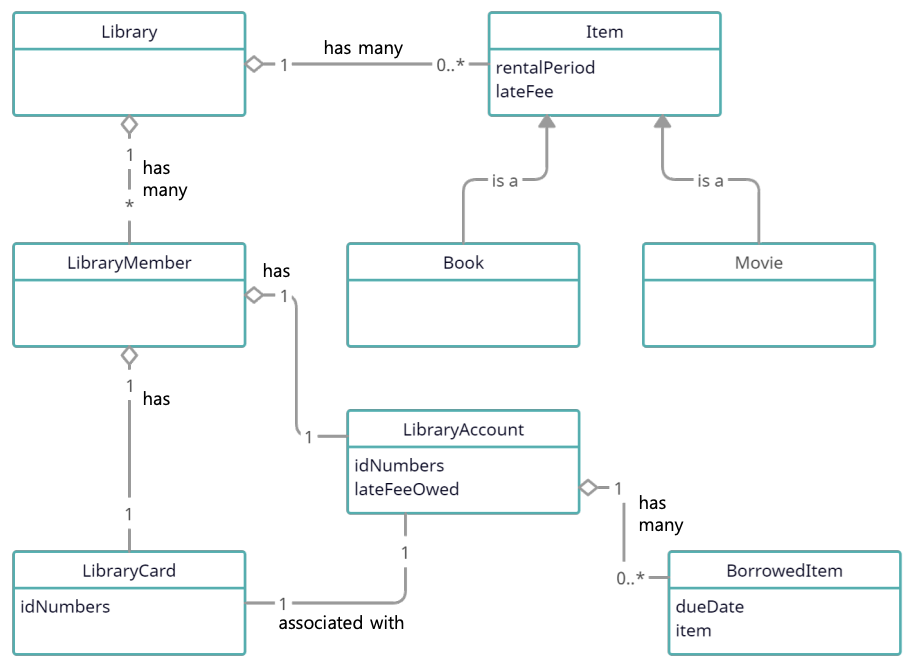

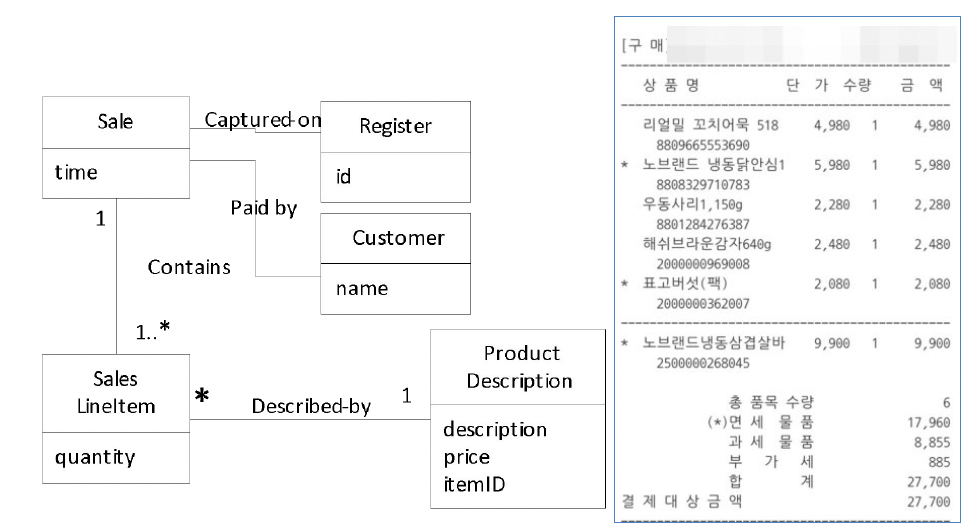

One Domain Model for the Library System

From Concepts to Objects

• Domain 개념은 classes와 어떻게 다른가?
  • 모든 개념이 class가 되어야 하는가?
  • 모든 class가 개념을 나타내야 하는가?

Object Diagrams

• Fields와 methods를 가진 Objects/classes
• Methods를 가진 Interfaces
• Associations, visibility, types

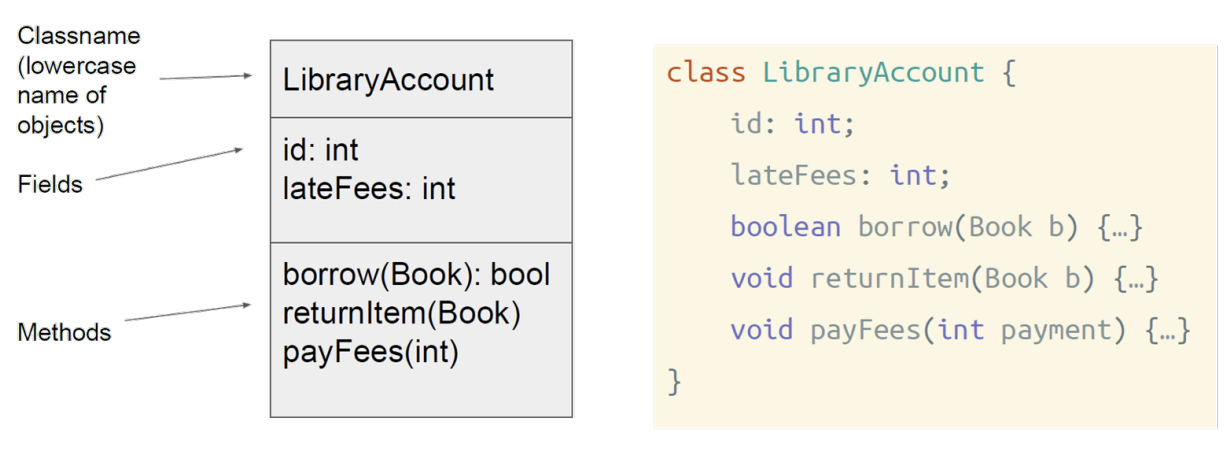

Object Diagram Notation: Classes/Objects

class LibraryAccount {
  id: int;
  lateFees: int;
  boolean borrow(Book b) { ... }
  void returnItem(Book b) { ... }
  void payFees(int payment) { ... }
}

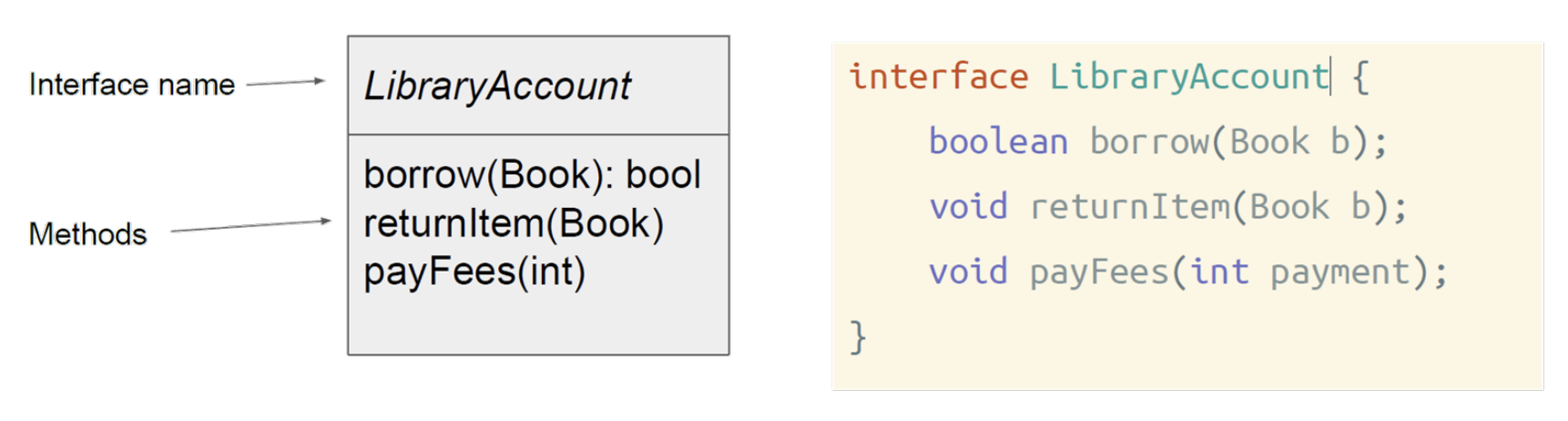

Object Diagram Notation: Interfaces

interface LibraryAccount {
  boolean borrow(Book b);
  void returnItem(Book b);
  void payFees(int payment);
}

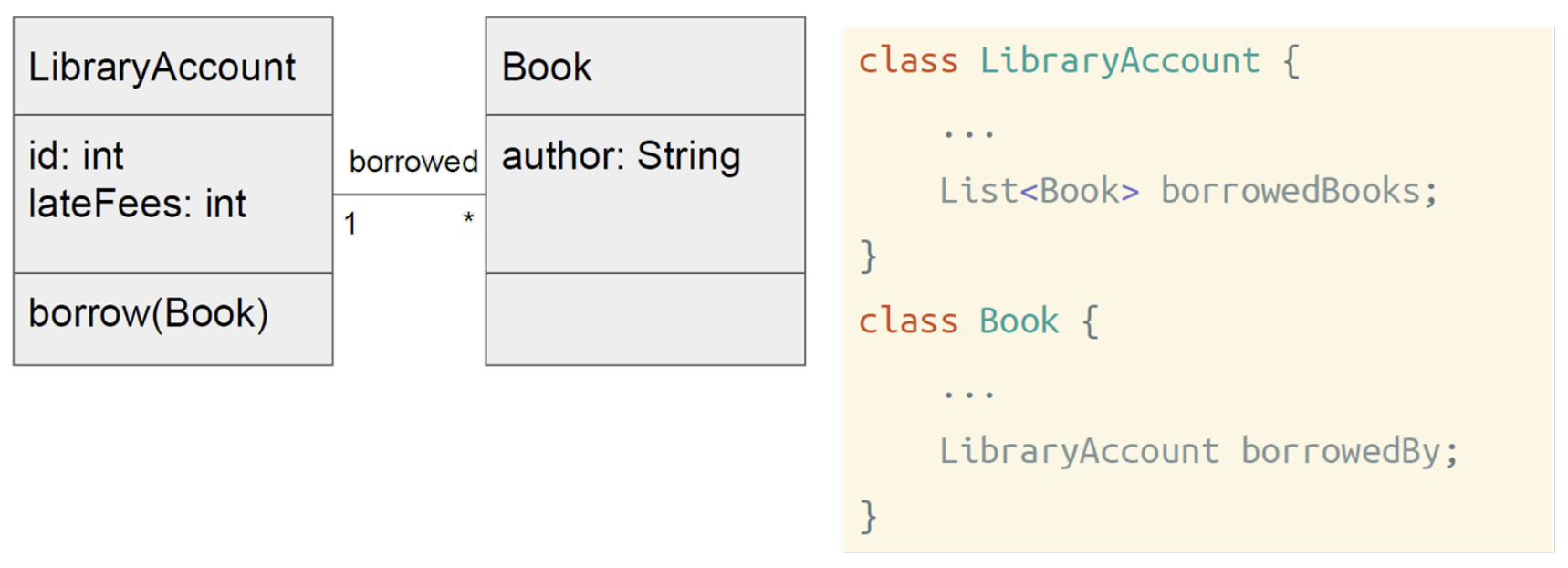

Object Diagram Notation: Associations

class LibraryAccount {
  ...
  List<Book> borrowedBooks;
}
class Book {
  ...
  LibraryAccount borrowedBy;
}

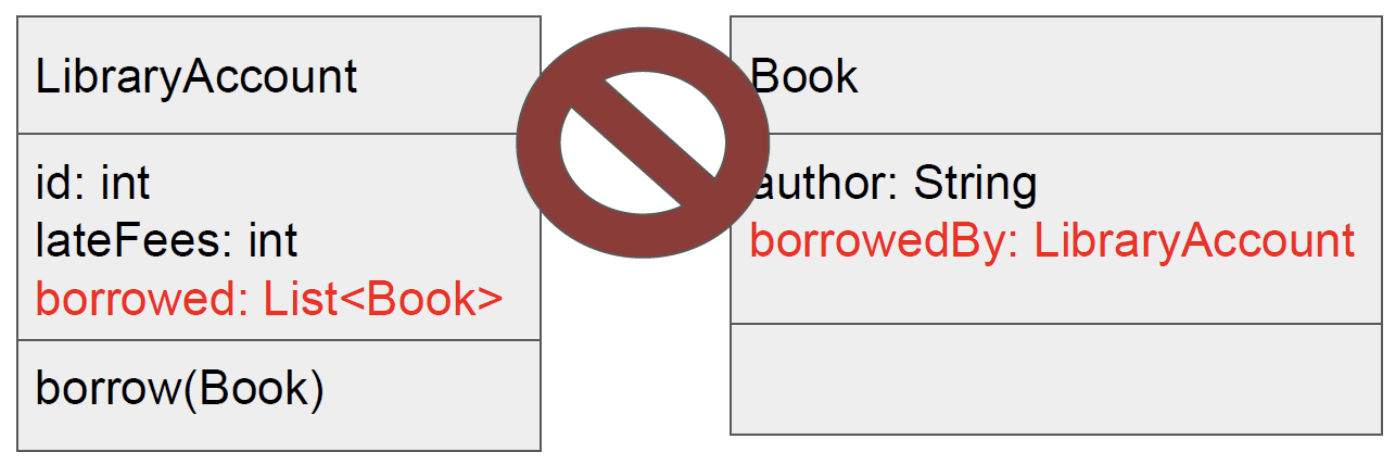

• Fields를 associations 대신 또는 추가로 사용하지 말 것
• Fields는 기본 types에만 사용

Class Diagram vs Object Diagram

• Classes와 objects 둘 다 modeling 가능
• 용어는 종종 혼용됨

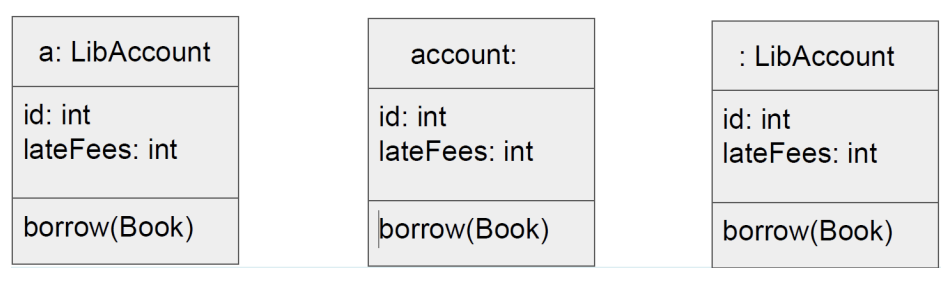

• 특정 objects를 modeling해야 하는 경우 objectId: Class 표기법 사용

Class Diagrams and JavaScript/TypeScript

• Classes를 사용하지 않을 때에도, 동일한 아이디어를 표현하기 위해 표기법 사용
  • 동일한 shape을 공유하는 많은 objects
• TypeScript interfaces는 class diagram 표기법과 일치

function newLibraryAccount(id, lateFees) {
    return {
        borrow: function (book) { ... },
        returnItem: function (book) { ... },
        payFees: function (payment) { ... }
    }
}

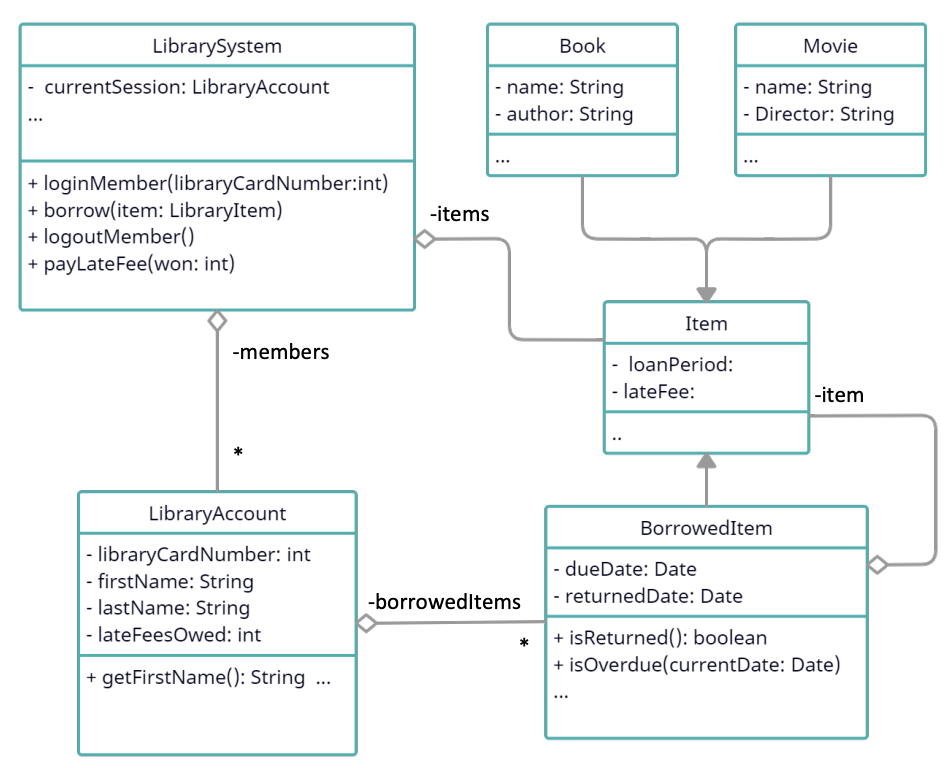

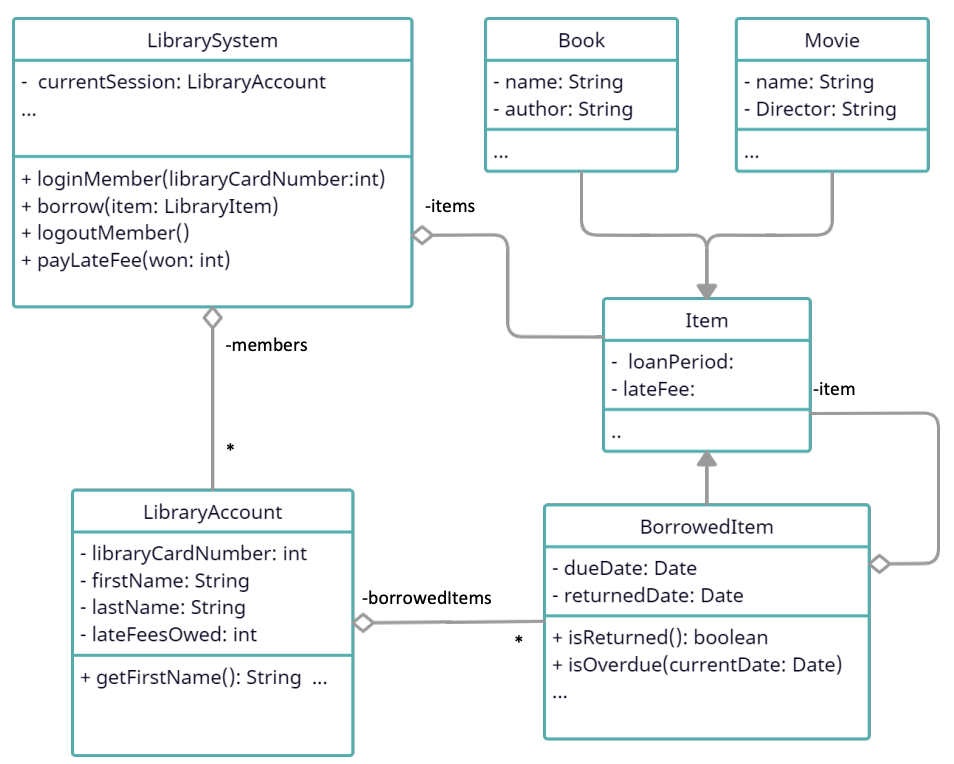

One Object Model for the Library System

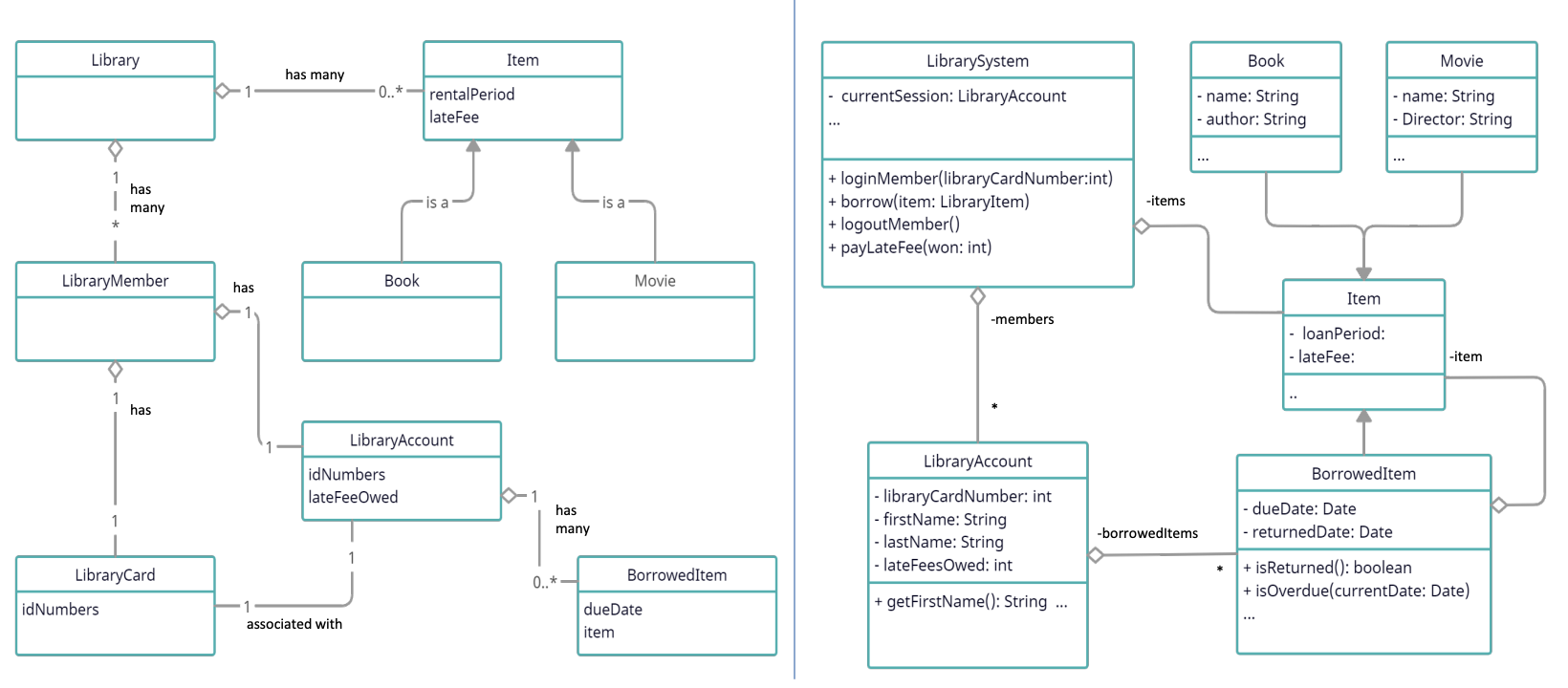

Domain Model vs Object Model

Object Diagram Notation Requirements

• 표기법에 대해 매우 엄격하지는 않지만,
  • Classes/objects, interfaces, concepts에 적합한 2 또는 3 부분으로 된 상자 사용
  • Fields와 methods에 types 포함
  • 적절한 경우 fields가 아닌 associations 사용
  • Association 이름과 cardinalities 사용
    • "is-a"(상속 관계)를 제외한 화살표 타입은 크게 신경 쓰지 않음

Modeling Interactions Past the System Boundary

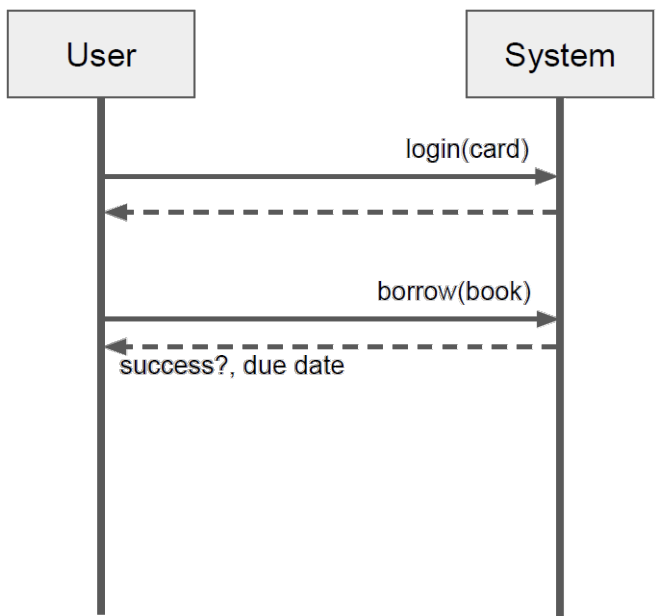

• Use case scenario: 도서관 회원이 도서관 카드를 사용하여 도서관 시스템 키오스크에서 로그인하고 책을 대출
• 회원이 미납 연체료가 없는지 확인한 후, 도서관 시스템은 현재 날짜에 대여 기간을 더해 책의 반납 기한을 결정
• 해당 책과 반납 기한을 회원의 도서관 계정에 대출 항목으로 기록

Interaction Diagrams

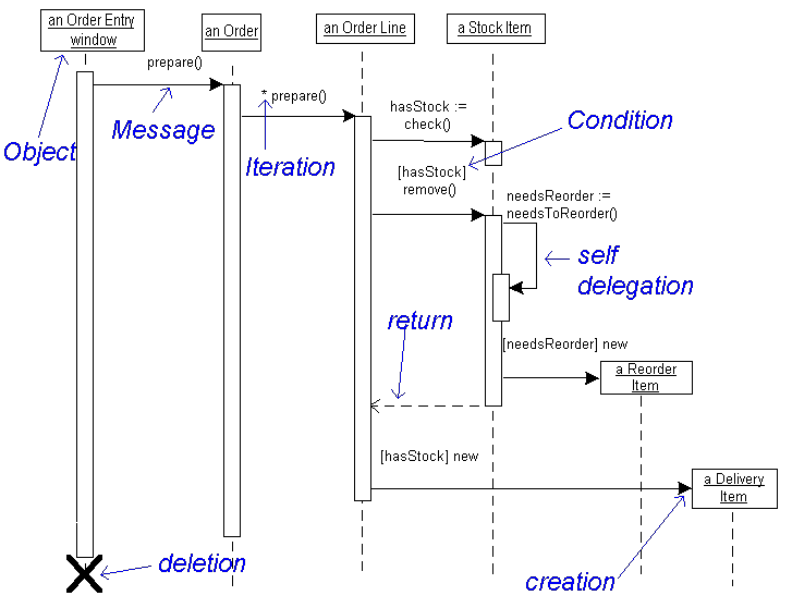

• Objects 간의 상호작용
• 두 가지 일반적인 표기법: sequence diagrams, communication diagrams

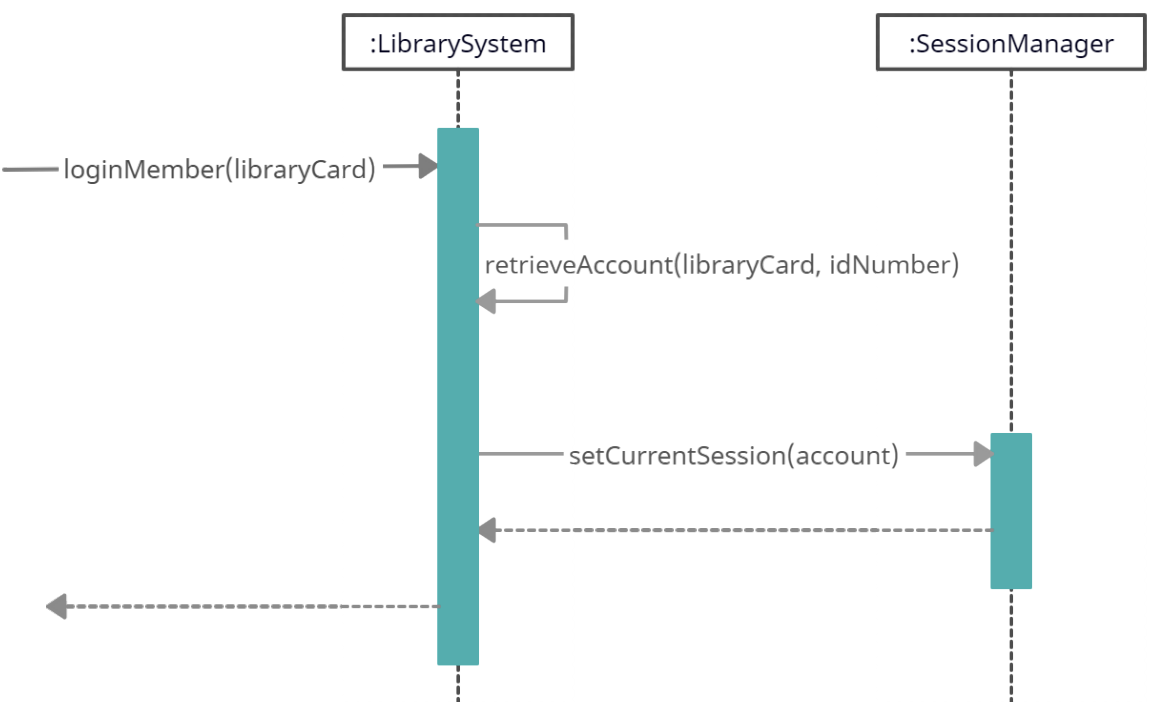

• Sequence diagrams는 system sequence diagrams와 유사하지만, objects/classes 간의 상호작용을 묘사

Example

Interaction Diagram Practice

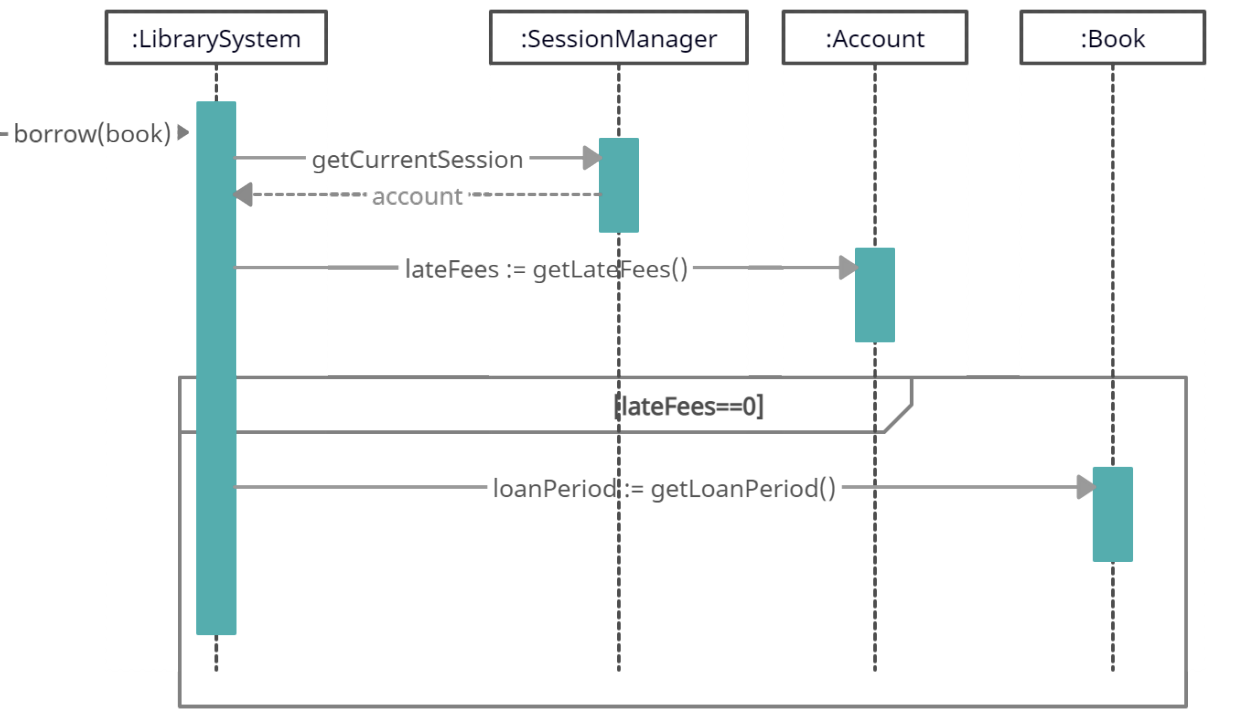

• Use case scenario: ...책을 대출. 회원의 미납 연체료가 없는지 확인 후, 시스템은 대출 기간(loan period)을 현재 날짜에 더해 반납 기한을 결정하고, 책과 반납 기한을 회원 계정에 대출 항목으로 기록

Interaction Diagrams Help Evaluate Design Alternatives

• 설계 대안을 명시적으로 고려
• 각 대안에 대해, 설계 선택에 의해 암시되는 상호작용 스케치
  • 상호작용은 components의 APIs에 해당

Object-Level Design

Who is Responsible?

• 도서관 문제(Library problem) 고려
  • 어느 class가 사용자가 대출한 항목을 알아야 하는가
  • 어느 class가 연체료를 계산해야 하는가

Doing and Knowing Responsibilities

• 책임(Responsibilities)은 객체의 행동 측면에서의 의무와 관련
• Doing responsibilities (수행 책임)
  • 객체 생성 또는 계산 수행 등 무언가를 직접 수행
  • 다른 objects의 행동 개시
  • 다른 objects의 활동 제어 및 조정
• Knowing responsibilities (정보 책임)
  • Private 캡슐화된 data에 대해 알기
  • 관련된 objects에 대해 알기
  • 파생하거나 계산할 수 있는 것들에 대해 알기
• Object design은 domain modeling만큼 명확하지 않음
  • Domain modeling의 과제는 매우 정밀해지는 것
  • 구현에 가까워질수록 선택 필요 (Data, methods 배치 등)
  • 실제 세계 개념과 결코 1:1이 아님
• 책임 할당(Assigning Responsibilities)에 대한 고찰이 도움됨
  • 디자인 원칙과 heuristics에 의존
  • GRASP (General Responsibility Assignment Software Patterns/Principles에 대부분 포함

GRASP의 9개 패턴

1. Information expert
2. Creator
3. Controller
4. Indirection
5. Low coupling
6. High cohesion
7. Polymorphism
8. Protected variations
9. Pure fabrication

Information Expert

Applying Information Expert

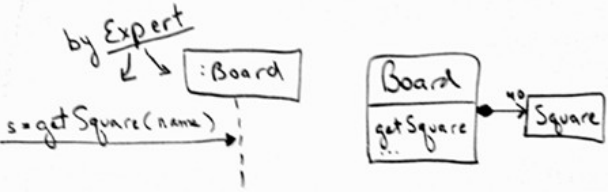

• Software Board는 모든 Square objects를 집합(aggregate)시킬 것
• 따라서, Board는 이 책임을 수행하는 데 필요한 정보를 가짐

Creator

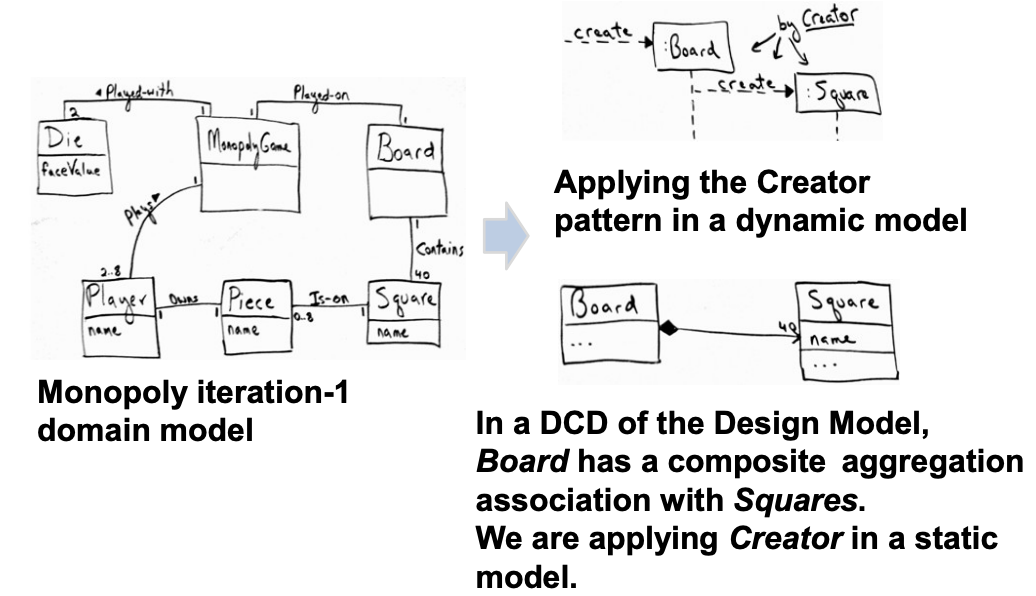

Example: Creator

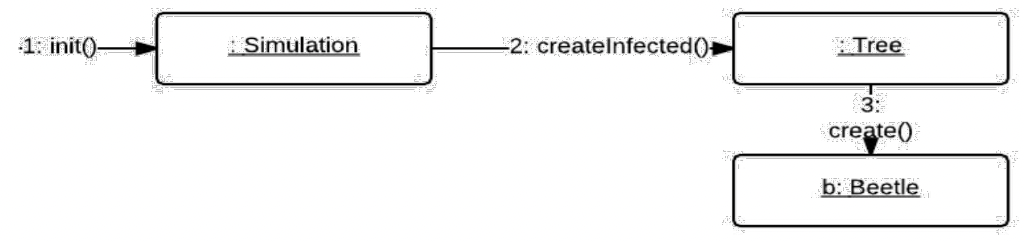

• Dynamic model에서 Creator pattern 적용
• Design Model의 DCD에서, Board는 Squares와 composite aggregation association을 가짐
  • Static model에 Creator 적용 중

Controller

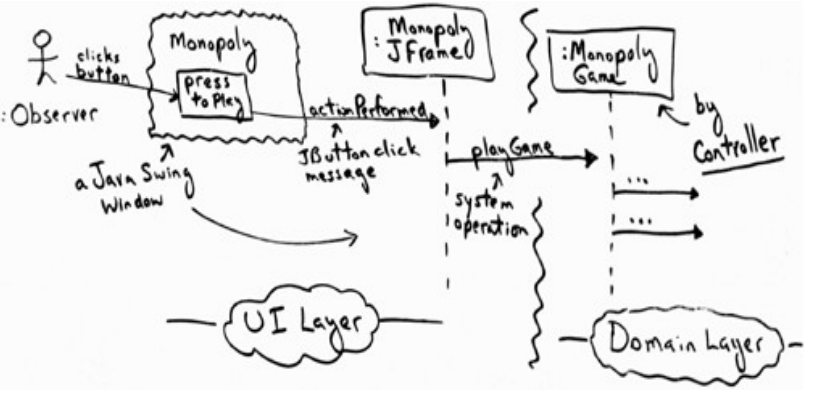

• MonopolyGame을 사용한 Controller pattern 적용
• UI layer와 software objects의 domain layer 연결

Design Goals, Principles, and Patterns

• Design Goals
  • 변경, 이해, 재사용, 분업 등을 위한 설계
• Design Principle
  • Low coupling
  • high cohesion
  • Low representational gap
• Design Heuristics
  • Law of Demeter
  • Information expert
  • Creator
  • Controller

Design Principle: Low Representational Gap

2025.11.5.(목)

Low Representational Gap

• 식별된 개념은 구현 시 classes에 대한 영감을 제공
• Domain 개념을 반영하는 Classes는 종종 이해하기 직관적이며, 거의 변경되지 않음 (low representational gap)

Designs with Low Representational Gap

• 각 domain class에 대해 software class 생성, 해당 관계 생성
• Design goal: 변경을 위한 설계
• 이것은 단지 시작점
  • 모든 domain classes가 software 대응물을 필요로 하지는 않음
  • Pure fabrications가 필요할 수 있음
  • 다른 원칙들이 종종 더 중요

Design Principle: Low Coupling

• Module은 가능한 한 적은 수의 다른 modules에 의존해야 함
  • 이해도 향상 (이해를 위한 설계)
    • Context에 대한 제한된 이해, 고립된 상태에서 이해 용이
  • 변경 비용 감소 (변경을 위한 설계)
    • 변경에 필요한 context가 적음
    • Module interface 변경 시, 영향을 받는 modules가 적음 (파급 효과 감소)
  • 재사용성 향상 (재사용을 위한 설계)
    • 의존성이 적어 새로운 context에 적응 용이

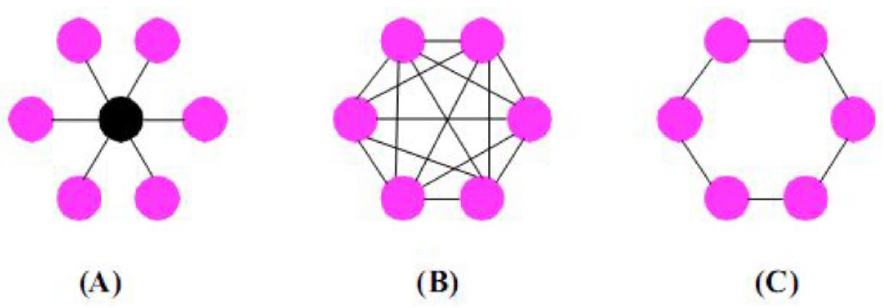

Topologies with Different Coupling

Types of module interconnection structures

High Coupling is Undesirable

• Low coupling을 가진 element는 적은 수의 다른 elements에 의존
  • Elements == classes, subsystems, ...
  • "적은"은 context에 따라 다름
• High coupling을 가진 class는 많은 다른 classes에 의존
  • 관련된 classes의 변경이 로컬 변경을 강제; 로컬 class의 변경이 관련된 classes의 변경을 강제 (취약함, 파급 효과)
  • 고립된 상태에서 이해하기 어려움
  • 다른 의존적 classes의 추가적인 존재를 요구하므로 재사용하기 어려움
  • 확장하기 어려움 – 많은 곳에서 변경 필요

Design Goals, Principles, and Patterns

• Design Goals: 변경, 이해, 재사용, 분업 등을 위한 설계
• Design Principle: Low coupling, high cohesion, Low representational gap
• Design Heuristics: (시스템에서 원칙 증진) Law of Demeter, Information expert, Creator, Controller

Design Heuristic: Law of Demeter

• 각 module은 다른 units에 대해 제한된 지식만 가져야 함: 현재 unit과 "밀접하게" 관련된 units만
• 특히: 낯선 이에게 말 걸지 말 것 (Don’t talk to strangers!)
• 예: a.getB().getC().foo() 금지

for (let i of shipment.getBox().getItems())
    shipmentWeight += i.getWeight() ...

So don't do this ^ !!

Coupling: Discussion

• 매우 안정적인 elements에 대한 high coupling은 보통 문제되지 않음
  • 안정적인 interface는 변경될 가능성이 낮고, 잘 이해됨
  • Implementations에 대한 coupling보다 interfaces에 대한 coupling 선호
• Subclass/superclass coupling은 특히 강력함
  • Protected fields와 methods가 노출됨
  • Subclass는 많은 superclass 변경(예: method signatures 변경, abstract methods 추가)에 취약
  • Guideline: Coupling을 줄이기 위해, 상속(inheritance)보다 composition 선호
• Coupling은 많은 원칙 중 하나
  • Cohesion, low repr. gap 및 기타 원칙도 고려

Design Goals

• Low coupling이 지원하는 방식 설명:
  • Design for change (변경을 위한 설계)
    • 더 적은 수의 다른 objects에 대한 의존성으로 변경이 더 쉬움
    • 변경이 파급 효과(rippling effects)를 가질 가능성 감소
  • Design for understandability (이해를 위한 설계)
    • 이해해야 할 의존성이 적음 (예: a.getB().getC().foo())
  • Design for division of labor (분업을 위한 설계)
    • 더 작은 interfaces, 분할 용이
  • Design for reuse (재사용을 위한 설계)
    • 복잡한 의존성 없이 재사용 용이

Design Heuristic: Controller (also Design Pattern: FAÇADE)

• Problem: 어떤 객체가 system operation (event)을 수신하고 조정하는가?
• Solution: 다음을 나타내는 객체에 책임 할당
  • 전체 system, device, 또는 subsystem (façade controller)
  • System event가 발생하는 use case scenario (use case controller)
• Process: System sequence diagram에서 도출 (핵심 원칙: Low representational gap, high cohesion)
• (다이어그램 53, 54 내용 포함)

Controller: Discussion

• Controller는 coordinator
  • 많은 작업을 직접 수행하지 않음
  • 다른 objects에 위임
• Façade controllers는 system events가 "너무 많지" 않을 때 적합
  • 시스템을 위한 하나의 전체 controller
• Use case controller는 façade controller가 과도한 책임으로 "비대해질" 때(low cohesion, high coupling) 적합
  • 특정 작업을 위한 여러 개의 작은 controllers
• Façade design pattern (추후 강의)과 밀접하게 관련됨

Controller: Design Tradeoffs

• Coupling 감소
  • User interface와 domain logic이 서로 분리됨 (decoupled)
• 이해도: 고립된 상태에서 이해 가능, 다음으로 이어짐:
• Evolvability (진화 용이성): UI와 domain logic 모두 변경 용이
  • 둘 다 controller에 결합(coupled)되어, controller가 중재자(mediator) 역할. 이 coupling은 덜 해로움
  • Controller는 더 작고 안정적인 interface
  • Domain logic 변경이 UI가 아닌 controller에 영향
  • Domain logic design을 몰라도 UI 변경 가능
• 재사용성 지원
  • Controller는 domain logic에 대한 interface 역할
  • 더 작고 명시적인 interfaces는 evolvability 지원
• 단, 비대해진(bloated) controllers는 coupling을 높이고 cohesion을 낮춤; 해당 시 분할

Design Principle: High Cohesion (OR SINGLE RESPONSIBILITY PRINCIPLE)

높은 응집도

Design Principle: Cohesion

• Module은 작고 관련된 책임 집합을 가져야 함
  • 이해도 향상 (이해를 위한 설계)
    • 작은 책임 집합이 이해하기 더 쉬움
  • 재사용성 향상 (재사용을 위한 설계)
    • 응집력 있는(cohesive) 책임 집합은 다른 application에서 재발생할 가능성이 높음

Example: Low Cohesion

class DatabaseApplication {
    public void authorizeOrder(Data data, User currentUser, ...){
        // check authorization
        // lock objects for synchronization
        // validate buffer
        // log start of operation
        // perform operation
        // log end of operation
        // release lock on objects
    }

    public void startShipping(OtherData data, User currentUser, ...){
        // check authorization
        // lock objects for synchronization
        // validate buffer
        // log start of operation
        // perform operation
        // log end of operation
        // release lock on objects
    }
}

Anti-Pattern: God Object

class Chat {
    List<String> channels;
    Map<String, List<Msg>> messages;
    Map<String, String> accounts;
    Set<String> bannedUsers;
    File logFile;
    File bannedWords;
    URL serverAddress;
    Map<String, Int> globalSettings;
    Map<String, Int> userSettings;
    Map<String, Graphic> smileys;
    CryptStrategy encryption;
    Widget sendButton, messageList;
}

class Chat {
    Content content;
    AccountMgr accounts;
    File logFile;
    ConnectionMgr conns;
}

class ChatUI {
    Chat chat;
    Widget sendButton, ...;
}

class AccountMgr {
    ... accounts, bannedUsers ...
}

Cohesion in Graph Implementations

class Graph {
    Node[] nodes;
    boolean[] isVisited;
}

class Algorithm {
    int shortestPath(Graph g, Node n, Node m) {
        for (int i; ...) {
            if (!g.isVisited[i]) {
                ...
                g.isVisited[i] = true;
            }
        }
        return v;
    }
}

• 이것이 좋은 구현인가?
• No, graph가 data뿐만 아니라 알고리즘적 책임까지 맡고 있기 때문

Bluemarble Example

• 어느 디자인이 더 높은 cohesion을 가지는가?

class Player {
    Board board;
    /* in code somewhere... */ this.getSquare(n);
    Square getSquare(String name) { // named squares
        for (Square s: board.getSquares())
            if (s.getName().equals(name))
                return s;
        return null;
    }
}

class Player {
    Board board;
    /* in code somewhere... */ board.getSquare(n);
}

class Board {
    List<Square> squares;
    Square getSquare(String name) {
        for (Square s: squares)
            if (s.getName().equals(name))
                return s;
        return null;
    }
}

Hints for Identifying Cohesion

• 개념(concept)당 하나의 색상 사용
• 해당 concept의 모든 코드를 그 색상으로 강조
  → Classes/methods는 적은 수의 색상을 가져야 함
• "Concept"이 무엇인지 명확한 정의는 없음
• Concepts는 더 작은 concepts로 분할될 수 있음
  • Graph with search vs.
  • Basic Graph + Search Algorithm vs.
  • Basic Graph + Search Framework + Concrete Search Algorithm, 등
• 엔지니어링 판단(engineering judgment) 필요

Cohesion: Discussion

• Very Low Cohesion: Class가 매우 다른 기능 영역의 많은 것들을 전적으로 책임짐
• Low Cohesion: Class가 하나의 기능 영역에서 복잡한 작업을 전적으로 책임짐
• High Cohesion: Class가 하나의 기능 영역에서 적당한 책임을 가지며, 작업을 수행하기 위해 (다른) classes와 협력
• High cohesion의 장점
  • Classes 유지보수 용이
  • 이해 용이
  • 종종 low coupling 지원
  • 세분화된 책임으로 재사용성 지원
• 경험 법칙 (Rule of thumb): high cohesion을 가진 class는 상대적으로 적은 수의 고도로 연관된 기능의 methods를 가지며, 너무 많은 작업을 수행하지 않음

Coupling vs Cohesion (Extreme cases)

• 모든 코드가 하나의 class/method에
  • Very low coupling, 그러나 very low cohesion
• 모든 구문(statement)이 분리됨
  • Very high cohesion, 그러나 very high coupling
• 좋은 tradeoff를 찾을 것; low representational gap 등 다른 원칙들도 고려

Design Heuristic: Information Expert

Information Expert (Design Heuristic)

• Heuristic: 책임을 수행하는 데 필요한 정보를 가진 class에 책임을 할당
  • 일반적으로 공통적인 직관을 따름
• Domain Model classes 대신 Software classes
  • Software classes가 아직 존재하지 않는 경우, Domain Model에서 적절한 추상화(abstractions)를 찾음 (-> correspondence)
• Design process: Domain model에서 도출
  • 핵심 원칙: Low representational gap, low coupling

Information Expert: Example 1

• 어느 class가 shipment의 무게를 계산하는 데 필요한 모든 정보를 가지고 있는가?

Information Expert: Example 2

• 판매(sale)의 총합(grand total)을 아는 책임은 누구에게 있는가?
• (다이어그램 71, 72 내용)
• Design Class Responsibility
  • Sale: 판매 총액(sale total)을 앎
  • SalesLineItem: 라인 아이템 소계(line item subtotal)를 앎
  • ProductSpecification: 제품 가격(product price)을 앎

Information Expert → "Do It Myself Strategy"

• Expert는 보통 software object가 자신이 나타내는 무생물(inanimate) 실제 세계 사물에 대해 일반적으로 수행되는 작업들을 직접 수행하는 설계로 이어짐
  • 판매(sale)는 당신에게 총액을 말해주지 않음; 그것은 무생물
• OO design에서, 모든 software objects는 "살아있고" "생명(animated)"이 있으며, 책임을 맡고 일을 할 수 있음
• 그들은 자신이 아는 정보와 관련된 일을 함

Design Heuristic: Creator

Creator (Design Heuristic)

• Problem: 누가 A를 생성하는가?
• Solution: 다음과 같은 경우 B에게 class A의 instance 생성 책임 할당
  • B가 A objects를 aggregate, B가 A objects를 포함, B가 A objects의 instances를 기록, B가 A objects를 밀접하게 사용, B가 A objects 생성에 필요한 초기화 data를 가짐 (많을수록 좋음)
  • 선택지가 있는 경우, B가 A objects를 aggregate 하거나 포함하는 것을 선호
• Key idea: Creator는 어차피 참조(reference)를 유지해야 하며, 생성된 object를 자주 사용하게 될 것
• Process: Domain model, interaction diagrams에서 추출
  • 핵심 원칙: Low coupling, low representational gap

Creator: Example

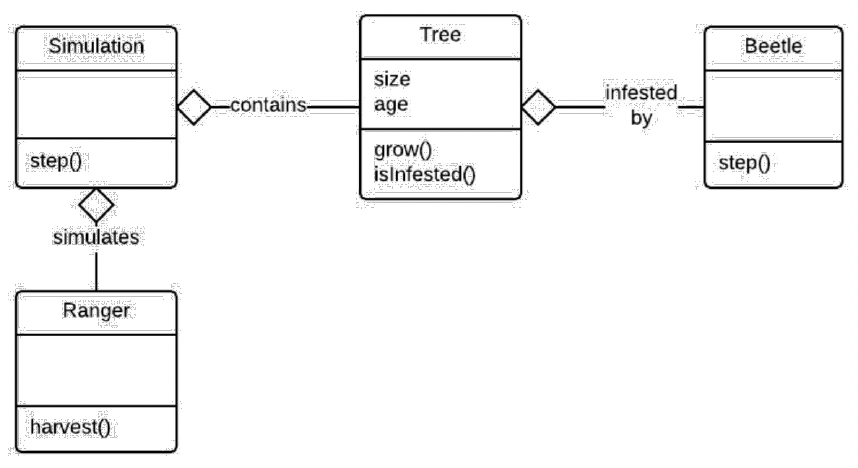

• Beetle objects 생성 책임은 누구에게 있는가?
  • Creator pattern은 Tree를 제안

• Interaction diagram:

Creator (GRASP)

• Problem: 객체 생성 책임 할당
  • Graph에서 Nodes는 누가 생성?
  • SalesItem의 instances는 누가 생성?
  • Simulation에서 Children은 누가 생성?
  • Bluemarble 게임에서 Tiles는 누가 생성?
• AI? Player? Main class? Board? Meeple (Dog)?

Creator: Discussion of Design Goals/Principles

• Low coupling, high cohesion 증진
  • Class가 참조해야 할 objects 생성 책임
  • Objects를 직접 생성하면, object 생성을 위해 다른 class에 의존하는 것을 피함
• Evolvability (design for change) 증진
  • Object 생성이 숨겨져(hidden), 로컬에서 교체 가능
• Contra (반대): 때때로 objects는 특별한 방식으로 생성되어야 함
  • 복잡한 초기화
  • 다른 상황에서 다른 classes를 instantiate
  • 이 경우, cohesion은 생성을 다른 object에 두도록 제안: builder, factory method 같은 design patterns 참고

Other Design Heuristics

• (향후 강의):
  • Mutability 최소화
  • Conceptual weight 최소화
  • 상속(Inheritance)보다 composition/delegation 선호
  • Coupling을 줄이기 위해 indirection 사용
  • ...

Object-level Artifacts of This Design Process

• Object interaction diagrams는 objects에 methods를 추가
  • 추가적인 data 책임 추론 가능
  • 추가적인 data types 및 architectural patterns 추론 가능
• Object model은 중요한 설계 결정(design decisions)을 종합(aggregates)
  • 구현 가이드(implementation guide) 역할

Summary

• Design은 품질 속성(quality attributes)에 의해 주도됨
  • Evolvability, separate development, reuse, performance, ...
• Design principles는 품질 달성을 위한 지침 제공
  • Low coupling, high cohesion, high correspondence, ...
• GRASP design heuristics는 이러한 원칙들을 증진
  • Creator, Expert, Controller, ...
