Assignment 4: Implementation of Natural Join on $B^+$-Tree

2021024057 김병준

1. Design

• 본 과제의 목표는 $B^+$-tree index 구조로 저장된 두 개의 데이터 테이블(Table 1, Table 2)에 대하여 Natural join 연산을 수행하는 알고리즘을 구현하는 것입니다. 각 테이블의 레코드는 <Key, Value> pair로 구성되며, Key는 8-byte의 정수(int64_t), Value는 최대 120-byte의 문자열으로 주어졌습니다. 명세에 따라 Key는 중복되지 않는 Unique key로 가정합니다.
• 효율적인 join 연산을 구현하기 위해 다음과 같은 알고리즘적 사고 과정을 거쳤습니다.

1.1. Naive Approach: Nested loop join

• 가장 직관적인(naive한) 방법으로는 이중 반복문을 사용하는 것을 떠올려볼 수 있을 것입니다.
  • 동작: Table 1(Outer relation)의 모든 tuple을 순차적으로 스캔하면서, 각 tuple의 key값을 기준으로 Table 2(Inner relation)의 모든 tuple을 처음부터 끝까지 스캔하여 매칭되는지 확인합니다.
  • 분석: 이 방식은 두 테이블의 레코드 수가 각각 $N, M$일 때, $O(N \times M)$의 시간복잡도를 갖습니다. 이에 따라 데이터의 크기가 커질수록 성능이 기하급수적으로 저하될 것이므로, 해당 과제와 같이 대용량 처리를 가정할 수 있는 시스템에서는 적합하지 않은 알고리즘이라고 판단하였습니다.

1.2. Sort-Merge Join?

• Join의 성능을 개선하기 위한 또 다른 idea는 두 테이블을 key값을 기준으로 sort한 후 merge하는 것입니다.
  • 동작: Quick sort와 같이 (기존에 효율적이라고) 알려져 있는 알고리즘들을 사용하여 메모리 내에 불러온 두 테이블들을 정렬합니다. 정렬된 두 테이블에 각각 포인터를 두고, key값을 비교하며 포인터를 이동시키는 방식으로 한 번의 스캔만으로 join을 완료할 수 있는 idea입니다.
  • 분석: 정렬 과정에 $O(N \log N + M \log M)$이 소요되며, 이후 병합 과정은 $O(N + M)$이 소요됩니다. 하지만 본 과제에서는 메모리 사용량이 4 MiB로 제한되어 있습니다. 전체 데이터를 메모리에 적재하여 정렬하는 것은 불가능하며, External merge sort 등을 고려해야 하므로 구현 복잡도와 디스크 I/O의 비용이 증가할 우려가 있습니다.

1.3. Final Design: $B^+$-Tree Based Merge Join

• 본 과제의 데이터 파일은 이미 $B^+$-tree 구조로 관리되고 있다는 점을 고려하였습니다.
• $B^+$-tree의 leaf node들은 Key 순서대로 정렬되어 있으며, linked list 형태로 서로 연결되어 있습니다. 이는 별도의 추가적인 정렬 알고리즘을 도입하지 않아도 이미 데이터가 sorted state라는 것을 의미합니다.
• 따라서 최종적으로 다음과 같은 최적화된 설계를 도출할 수 있었습니다.

1. 각 $B^+$-tree의 가장 leftmost에 해당하는 leaf page부터 접근을 시작합니다.
2. 두 테이블의 현재 레코드를 가리키는 커서(Cursor)를 도입하여 유지하면서, 두 key값의 크기를 서로 비교합니다.
   • Key1 == Key2인 경우: 두 Key가 일치하므로 join 결과를 출력하고, 두 커서를 모두 다음 레코드로 이동합니다.
   • Key1 < Key2인 경우: Table 1의 Key가 작으므로, Table 1의 커서를 다음으로 이동하여 더 큰 Key를 탐색합니다.
   • Key1 > Key2인 경우: Table 2의 Key가 작으므로, Table 2의 커서를 다음으로 이동합니다.
3. Page Traversal: 현재 leaf page의 모든 레코드를 탐색하면, Right Sibling Page Number를 참조하여 다음 leaf page를 디스크에서 load합니다.

1.3.1. 결론

• 이 설계를 통해 별도의 정렬 비용 없이 $O(N + M)$의 시간복잡도로 효율적인 natural join을 수행할 수 있으로 기대합니다.
• 또한, 한 번에 필요한 leaf page만 메모리에 적재하게 되므로 4 MiB 메모리 제약 조건을 충분히 준수할 수 있습니다.

2. Implement

• 앞에서 설계한 알고리즘을 바탕으로 기존의 single 테이블 처리 구조를 확장하여 두 개의 테이블을 동시에 처리할 수 있도록 구현하였습니다.

2.1. Global Variable & Structure Extension

• 두 개의 테이블을 동시에 불러올 수 있도록 하기 위해 전역 변수를 하나씩 추가하였습니다. 기존의 단일 fd, hp(Header Page), rt(Root Page) 변수 외에 두 번째 테이블을 위한 변수들을 추가로 선언하여 독립적인 파일 접근이 가능하도록 하였습니다.

// Global variables for handling two tables
H_P *hp, *hp2;          // Header pages
page *rt = NULL, *rt2 = NULL; // Root pages
int fd = -1, fd2 = -1;  // File descriptors

2.2. Modification of open_table

• 기존의 open_table 함수는 하나의 경로만 입력받았으나, join 연산을 위해서는 두 개의 파일 경로가 필요할 것입니다.. 이를 위해 기존 logic을 open_single_table이라는 내부 함수로 분리하고, 새로운 open_table 함수는 이를 두 번 호출하는 wrapper와 같은 형태로 재구현하였습니다.
  • open_single_table: 단일 DB 파일을 열고 fd, header, root 정보를 설정합니다.
  • open_table: 두 개의 경로(pathname1, pathname2)를 입력받아 각각 open_single_table을 호출하고, 두 호출의 결과값을 합산하여 반환함으로써 예외 상황을 전파합니다.

int open_table(char * pathname1, char * pathname2) {
    int ret1 = open_single_table(pathname1, &fd, &hp, &rt);
    int ret2 = open_single_table(pathname2, &fd2, &hp2, &rt2);

    return ret1 + ret2;
}

2.3. Analysis of Existing API Modification

• 이제, 기존에 구현되어 있는 db_find, db_insert, db_delete 함수들을 수정해야 할 필요성에 대해 검토해보도록 하겠습니다.
  • 현재 구조에서 open_table을 통해 두 개의 테이블을 열더라도, 기존의 insert, delete, find 함수들은 전역 변수로 선언된 첫 번째 테이블(fd, rt 등)을 대상으로만 동작하도록 구현되어 있습니다.
    • 이에 따라서 table 2에 대한 조작이 불가능하다는 한계점이 존재합니다.
  • 하지만 본 과제의 명세는 두 테이블 간의 join 연산 구현에 있으며, 다중 테이블에 대한 동시 트랜잭션 처리나 관리는 과제의 범위와 무관한 내용일 것입니다.
  • Join 알고리즘은 read-only 방식으로만 index 구조를 순회하는 방식이므로 기존 함수들의 수정 없이도 구현이 가능합니다.

2.4. Implementation of db_join

• 핵심 logic에 해당하는 db_join 함수는 다음과 같은 순서로 동작하게 됩니다.

1. 두 테이블 중 하나라도 비어있는 경우(rpo == 0), join 결과는 공집합일 것이므로 즉시 함수를 종료하여 불필요한 추가적인 연산을 방지합니다. (성능 향상을 위한 조치)

   void db_join() {
       // 각 테이블이 비어있는지 확인
       if (hp->rpo == 0 || hp2->rpo == 0) {
           return; // 바로 종료
       }

2. Initialization: find_leaf logic을 활용하여 각 $B^+$-tree의 가장 왼쪽 leaf page를 찾아 메모리에 load합니다.
3. Merge loop: 두 leaf page의 레코드를 순회하는 while 루프를 실행합니다.
   • 현재 가리키고 있는 두 레코드의 Key(key1, key2)를 비교합니다.
   • Match (key1 == key2): printf를 통해 key, value1, value2 형식으로 결과를 출력합니다. Key는 Unique 하므로 두 인덱스(idx1, idx2)를 모두 증가시킵니다.
   • Compare (key1 < key2): Table 1의 현재 Key가 작으므로, idx1을 증가시켜 Table 1에서 더 큰 Key를 찾습니다.
   • Compare (key1 > key2): Table 2의 현재 Key가 작으므로, idx2를 증가시킵니다.

       // 현재 가리키고 있는 key값 각각 불러오기
       int64_t key1 = p1->records[idx1].key;
       int64_t key2 = p2->records[idx2].key;

       // Key 비교 및 join
       if (key1 == key2) {
           // 출력 형식에 따라서  출력
           printf("%lld,%s,%s\n", key1, p1->records[idx1].value, p2->records[idx2].value);

           // Unique Key이기 때문에, 둘 다 다음으로 이동
           idx1++;
           idx2++;
       }
       else if (key1 < key2) {
           // Table 1의 키가 작으면 Table 1의 포인터를 증가
           idx1++;
       }
       else {
           // Table 2의 키가 작으면 Table 2 포인터 증가
           idx2++;
       }

4. Page Transition: 인덱스가 현재 Page의 레코드 수를 초과하면, 해당 Page의 right_sibling의 offset을 확인합니다.
   • right_sibling이 0이 아니면 해당 페이지를 load_page 함수로 읽어오고 인덱스를 0으로 초기화합니다.
   • right_sibling이 0이면(마지막 Page), 탐색을 종료합니다.
5. Memory Release: 사용이 끝난 Page 메모리를 free하여 자원 누수를 방지합니다.

       if (p1 != NULL) free(p1);
       if (p2 != NULL) free(p2);


• 이 구현은 디스크 I/O를 최소화하고 필요한 시점에만 page를 로딩하는 on-demand 방식을 따르고 있습니다.

3. Result

• 구현된 join 기능의 정확성 및 성능을 검증하기 위해 수행한 테스트에 대해서 다루고자 합니다.

3.1. Test Environment Setup

• 대량의 데이터를 통한 검증을 위해 python 스크립트를 작성하여 테스트 케이스를 생성하였습니다.

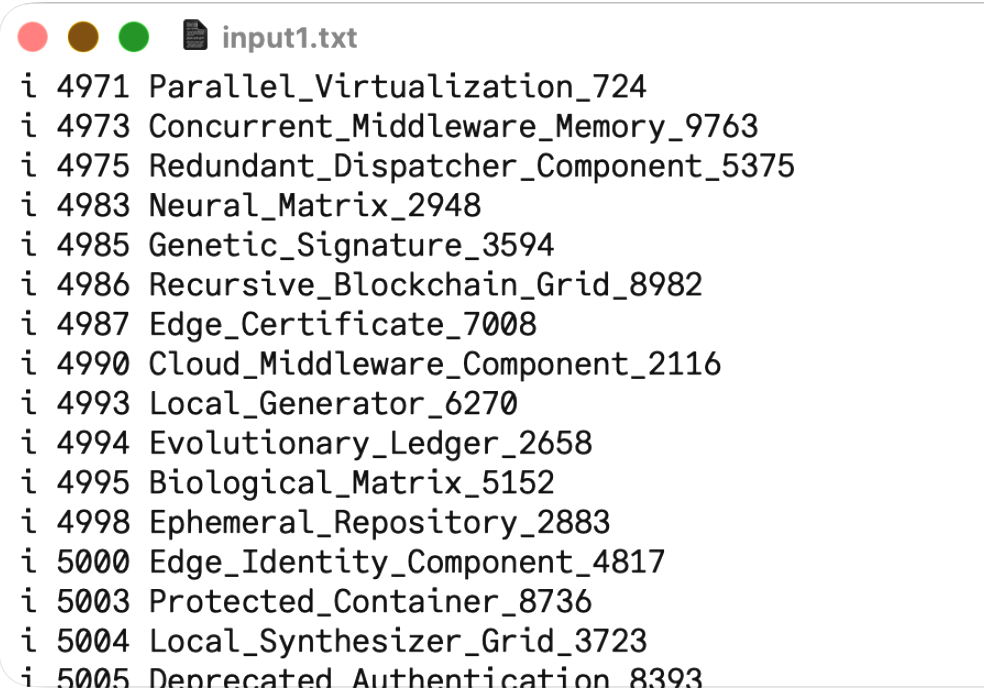

  • Data Generation: -10000부터 10000까지의 범위를 갖는 Key와 랜덤한 String Value를 포함하는 두 개의 입력 파일(input1.txt, input2.txt)을 생성했습니다. 두 파일은 일부 Key가 겹치도록 설정하여 join 결과가 명확히 나타나도록 했습니다.

3.2. Execution Procedure

• 현재 db_insert 기능은 단일 파일에 대해서만 삽입이 가능한 상태이므로(추가적으로 변경하지 않았으므로), 다음과 같이 다소 우회적인 방식으로 두 개의 DB 파일을 구축하도록 하였습니다.

  1. input1.txt를 이용하여 test1.db에 데이터를 insert한다.
  2. 생성된 test1.db의 파일명을 test2.db로 변경한다.
  3. 프로그램을 재실행하여 빈 test1.db를 생성하고, input2.txt를 이용하여 데이터를 삽입한다.
  4. 결과적으로 test1.db와 test2.db 두 개의 완성된 $B^+$-tree 파일을 확보하였다.

3.3. Verification

• 구축된 두 DB에 대해 j (Join) 명령어를 수행하도록 합니다.

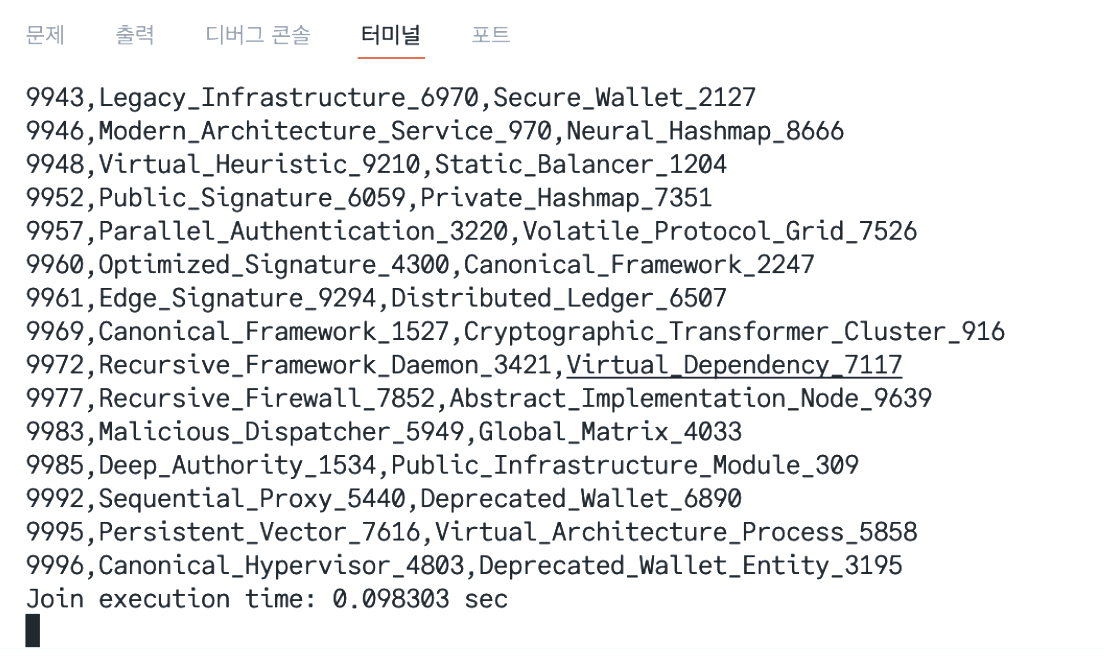

• 터미널 출력 결과를 확인한 결과, key값이 일치하는 튜플들에 대해서만 정확하게 Key, Value1, Value2 형식이 출력됨을 확인하였습니다.
• $O(N+M)$ 알고리즘이 적용되어, 약 1만 건 이상의 데이터에 대해서도 큰 지연 없이(대략 0.1초 이내에) 즉각적인 결과가 도출됨을 확인하였습니다.

4. Troubleshooting

• 구현 과정에서 중대한 어려움은 없었습니다.
• 하지만 test 과정에서 약간의 착오가 발생한 부분을 기술하고자 합니다.

4.1. Issue: Misinterpretation of Memory Usage

4.1.1. 문제 상황

...
996,variable,ethernet
997,quince,key
999,node,quince
Join execution time: 0.000866 sec
Memory usage: 1277952 KB
Warning: Memory Limit Exceeded! (Limit: 4096 KB)

• 과제의 핵심 제약사항인 메모리 사용량 4 MiB 이하를 준수하는지 확인하기 위해 로컬 환경(macOS)에서 메모리 사용량을 모니터링하였습니다. 테스트 도중 프로세스의 메모리 사용량이 예상했던 것보다 훨씬 큰 수치로 확인되어, 메모리 leak이 발생했거나 page 관리에 문제가 있는 것이라고 판단(오해)하여 약간의 혼란을 겪었습니다.

4.1.2. 해결 과정

1. valgrind를 사용할 수 없는 macOS 환경이라 시스템 모니터와 터미널 명령어를 통해 확인했습니다.
2. 원인을 분석하던 도중 macOS의 일부 메모리 모니터링 도구가 메모리 단위를 KB가 아닌 Bytes 단위로, 혹은 Page 단위로 다르게 표시할 수 있다는 점을 이해하였습니다.
3. 단위를 보정하여 다시 계산해본 결과, 실제 사용량은 허용 범위인 4 MiB 이내임을 확인하였습니다.
4. 또한, db_join 함수 내에서 malloc으로 할당한 page 구조체들이 loop 종료 후 또는 함수 return 전에 올바르게 free 되는지 코드를 재검토하여 안전성을 확보했습니다.

4.1.3. 결론

• 단순한 메모리 수치 해석의 오류였으며, 실제 구현된 $B^+$-tree 기반의 join 알고리즘은 필요한 페이지만을 메모리에 적재하게 되므로 메모리 제약 조건을 충분히 만족하고 있음을 확인하였습니다.
